Valg eller udskiftning af en Bosch Rexroth A10VSO stempelpumpe kræver, at kontrolventilopsætningen matches med værtsmaskinens nøjagtige hydrauliske logik. Kontroltyperne a10vso dfr dflr dr bestemmer, hvordan pumpen justerer sit slagvolumen under skiftende belastninger. Dette valg former direkte systemtilpasning og energieffektivitet. Denne analyse nedbryder de mekaniske forskelle mellem disse a10vso kontroltyper baseret på officielle dokumenter. Brug den til at vejlede tekniske valg, feltjusteringer og købsbeslutninger.

Sådan fungerer A10VSO DR-, DFR- og DFLR-kontroller
A10VSO-serien betjener industrielle opsætninger med åbent-kredsløb. Den adskiller sig fra den mobile A10VO-serie hovedsageligt i tilgængelige kontroller og indvendige lejedesign. Ingeniører skal kontrollere kontroltilgængeligheden for hver specifik pumpestørrelse. Ikke alle størrelser understøtter den komplekse DFLR-opsætning. Reguleringsventilen fungerer som pumpens mekaniske hjerne. Den leder olie under tryk til et kontrolstempel, som vipper svingpladen mod en returfjeder.
DeDRopsætningen fungerer som en trykregulator. Dens hovedopgave er at begrænse det maksimale systemtryk inden for pumpens arbejdsområde. Når trykket når den mekaniske indstilling af pilotfjederen, skifter kontrolspolen. Det sender olie ind i kontrolcylinderen. Dette olietryk overvinder returfjederen og sænker svingpladens vinkel. Pumpens output falder til næsten nul. Som et resultat holder pumpen det indstillede tryk uden at dumpe ekstra flow over en aflastningsventil.
DeDFR og DFR1opsætninger fungerer som tryk- og flowregulatorer. De kører på den belastningsregistreringsmetode-, der er beskrevet i Bosch Rexroth AG-dokumenter. Disse kontroller matcher pumpeydelsen til det nøjagtige flow, som aktuatorerne kræver. Det gør de ved hjælp af et trykdifferenssignal sendt fra retningsventilen tilbage til pumpen. På grund af dette leverer pumpen kun det flow, der er nødvendigt for den aktuelle bevægelse. Dette reducerer varmeopbygningen over hele driftscyklussen.
DeDFLRopsætning tilføjer en mekanisk effektbegrænser til tryk- og flowkontrollerne. Det sporer konstant tryk og flow sammen. Styringen ødelægger pumpen, hvis effektbehovet overstiger drivmotorens mekaniske grænse. Kontrol af fabrikseffektindstillingen er obligatorisk for DFLR-pumper. En forkert drejningsmomentkurve vil stoppe den elektriske motor eller lade drivkraften blive ubrugt.
The Fundamental Mechanics of Load-Sensing i DFR/DFR1
Belastningsregistreringssystemer- afhænger af en mekanisk balance, der er indstillet på tværs af en måleåbning. I de fleste opsætninger er denne åbning en proportional retningsventil i hovedledningen. DFR-reguleringsventilen registrerer trykfaldet over denne eksterne åbning. Den bruger trykbalancen beskrevet af Bernoulli-ligninger til at justere svingpladen. Spolen afbalancerer belastningstrykket plus fjederkraften mod pumpens udløbstryk for at holde en stabil trykmargin.
Når ventilen åbner bredere, falder trykfaldet over åbningen kortvarigt. Denne ændring får spolen til at skifte og udlufte olie fra kontrolstemplet. Returfjederen skubber derefter svingpladen til en stejlere vinkel. Pumpeforskydningen stiger, indtil margintrykket vender tilbage. Når ventilen lukker, stiger trykfaldet i stedet. Dette tvinger olie tilbage i styrestemplet for at sænke pumpeydelsen.
Den fysiske forskel mellem DFR og DFR1 involverer kun den interne sti til X-porten på kontrolblokken. Standard DFR-kontrollen inkluderer et lille internt udluftningshul. Den forbinder belastnings-følerledningen til pumpehusets afløb. Dette hul udlufter belastningsregistreringssignalet-, når retningsventilen centreres, og sænker pumpen til lavt standbytryk. DFR1-opsætningen udelader dette interne udluftningshul fuldstændigt. Systemer, der bruger DFR1, skal have en ekstern drænvej i ventilblokken for at udlufte signalet.
På grund af denne forskel er de to opsætninger ikke udskiftelige.

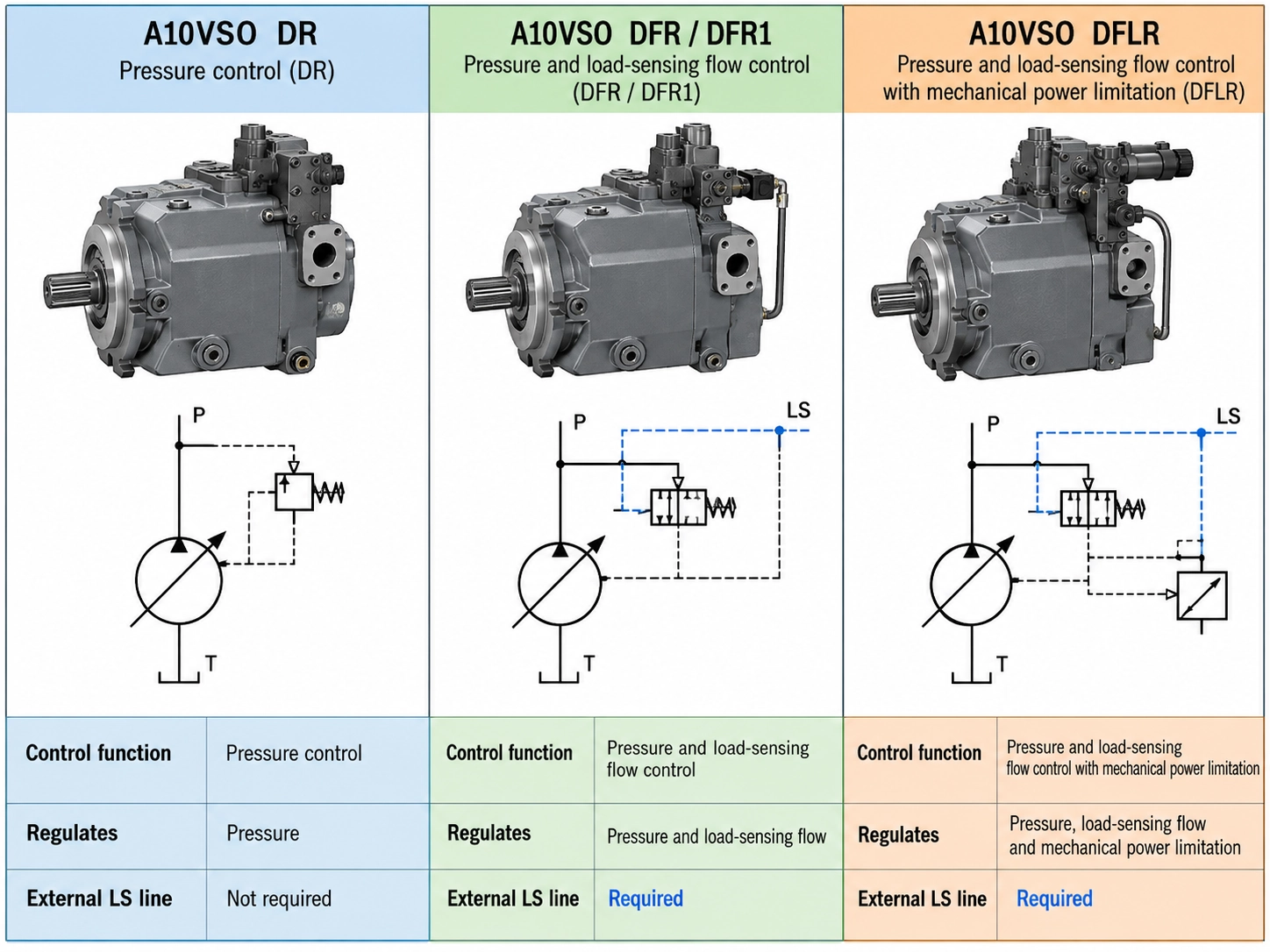

A10VSO DR vs DFR vs DFLR: Omfattende teknisk sammenligning
Kontrol af basistrykværdier er det første trin i at matche en kontroltype til et industrielt job. Bosch Rexroth AG indstiller et nominelt tryk på 280 bar og et spidstryk på 350 bar for A10VSO Series 31 og 32 på tværs af størrelserne 18 til 140. For den mindre størrelse 10-pumpe i Serie 52 angiver Bosch Rexroth AG et nominelt tryk på 250 bar på 31 bar og et peak-tryk på 31 bar.
Disse kontroller adskiller sig hovedsageligt i de variabler, de regulerer, og de eksterne linjer, de skal køre. DR behøver ingen eksterne pilotlinjer. Den fungerer som en selvstændig sløjfe, der kun overvåger sin egen udgangsport. DFR'en har brug for en dedikeret belastning-følende linje, der føres fra aktuatoren til X-porten på pumpestyringen. DFLR har brug for det samme eksterne kredsløb, men det tilføjer en mekanisk effektindstilling, der skal matche motoren. Dette gør udskiftning af en DFLR mere kompleks.
| Kontroltype | Styrede variabler | Behov for eksternt kredsløb | LS-kapacitet | Strømbegrænsning | Udskiftningskompleksitet |
|---|---|---|---|---|---|
| DR | Tryk | Ingen | Ingen | Ingen | Lav |
| DFR / DFR1 | Tryk, Flow | Måleåbning, LS linje | Ja | Ingen | Medium |
| DFLR | Tryk, Flow, Power | Måleåbning, LS linje | Ja | Ja | Høj |
Ingeniører skal gennemgå den eksisterende hydrauliske opsætning, før de bestiller en udskiftningspumpe. Opgradering fra en DR til en DFR kræver nye pilotlinjer og modificerede retningsventiler. Udskiftning af en DFLR til en DFR fjerner effektgrænsen helt. Den kontakt sætter elmotoren i risiko for overophedning i perioder med højt tryk og højt flow.
Praktisk applikationsmatchning: Hvilken konfiguration har du brug for?
At vælge den rigtige kontrol kræver gennemgang af maskinens driftscyklus, motorstørrelse og varmegrænser. Pumpestyringen skal passe til, hvordan aktuatorerne trækker olie over tid.
- DR opsætningerpasser til systemer, der har brug for konstant tryk med lille flow under lange holdeperioder. Industrielle presser bruger ofte DR-kontroller til at holde klemkraften på en del. Pumpen afbryder til næsten nul flow, mens den holder det indstillede tryk. Dette reducerer strømforbruget og varmeopbygningen under holdetrinnet.
- DFR opsætningerpasser til systemer, hvor flere aktuatorer kører med forskellige hastigheder og belastninger under en cyklus. Værktøjsmaskiner og produktionslinjer bruger DFR-styringer til kun at levere det flow, der kræves af proportionalventiler. Dette forhindrer den kraftige varmeopbygning forårsaget af dumpning af olie over en aflastningsventil, hvilket giver mulighed for mindre olietanke og mindre kølere.
- DFLR opsætningerer nødvendige for tunge systemer, hvor den maksimale hydrauliske effekt overstiger den elektriske motors klassificering. Store formpresser og makuleringsmaskiner bruger DFLR-kontroller til at køre hurtigt under lette belastninger og sænke farten automatisk, når trykket stiger. Denne konstante effektkurve forhindrer motoren i at gå i stå, mens den får mest muligt ud af den tilgængelige effekt.
Disse regler afspejler standard ingeniørpraksis. Alligevel afviger maskinbyggere lejlighedsvis fra dem på grund af omkostningsgrænser eller ældre kredsløbsdesign.
Kontrol af den faktiske kontrolkode på den installerede pumpe er fortsat den eneste sikre måde at bekræfte den rigtige opsætning på.
Sammenligning af A10VSO DFR vs DFLR responstid
Effektbegrænseren i DFLR-opsætningen tilføjer dæmpning til styrekredsløbet. Denne ændring påvirker, hvor hurtigt pumpen reagerer på pludselige belastningsskift. Når en retningsventil lukker hurtigt, skal pumpen destroke til nul med det samme. En hurtig reaktion forhindrer trykspidser i at beskadige nedstrøms dele.
Standard DFR-styringen ødelægger typisk inden for 20 til 40 millisekunder, afhængigt af pumpestørrelse og arbejdstryk. Olie strømmer direkte fra pilotventilen til styrestemplet med ringe begrænsning. I DFLR-opsætningen skal olien først passere gennem ekstra ventiler, fjedre og kanaler i kraftblokken. Denne ekstra volumen og væskemodstand forsinker nedbrydningstiden lidt.
I dynamiske kredsløb, der cykler hurtigt, kan denne korte forsinkelse forårsage trykspidser, der overstiger aflastningsventilens indstilling. Disse pigge skaber støj og fremskynder slid på dele. Ingeniører med strenge responsmål vælger ofte DFR-kontroller og bruger større motorer i stedet. De bytter energibesparelserne fra DFLR væk for at få strammere tryksporing. For standard industrielle maskiner forbliver responsforskellen lille, men høj-lukket-sløjfesystemer kræver nøje opmærksomhed.
A10VSO-kontroltrykjustering Proceduretrin
Justering af disse ventiler i marken kræver en kalibreret trykmåler ved pumpens udløb. Belastningsregistrerende-modeller har også brug for en ekstra måler ved X-porten. Indstilling af disse ventiler uden de rigtige målere forårsager ofte systemustabilitet eller pumpesvigt på grund af overtryk.
- Indstil det maksimale systemtryk på DR-kompensatoren først, uanset styretype. Find trykjusteringsskruen på hovedventilhuset. Drej skruen med uret for at hæve trykgrænsen, eller drej den mod uret for at sænke den. Brænd pumpen mod en lukket retningsventil for at aflæse det maksimale tryk på udløbsmåleren.
- Juster derefter differenstrykket på DFR- og DFLR-modeller. Differensskruen sidder ved siden af trykskruen på samme blok. Standard fabriksindstillingen er typisk 14 bar. For at kontrollere det skal du køre en aktuator med en konstant, moderat hastighed. Forskellen mellem udløbsmåleren og X-portmåleren viser differenstrykket. Drej skruen med uret for at hæve differentialet, hvilket øger standbytrykket og fremskynder responsen.
- Kalibrer kun effektgrænsen på DFLR-modeller, hvis kredsløbet inkluderer en flowmåler og en ladeventil. Effektjusteringen ændrer fjederspændingen på den hyperbolske spole i det sekundære hus. Det anbefales ikke at justere denne indstilling uden en hydraulisk testbænk. Hvis du sætter grænsen for højt, vil elmotoren overbelaste, før pumpen begynder at ødelægge.
Lås alle justeringsskruer med holdemøtrikkerne, så snart kalibreringen er afsluttet. Dette trin forhindrer maskinvibrationer i at ændre indstillingerne senere.
A10VSO kontrolventilfejlstilstandsanalyse: Hvorfor stempelsko fejler
Vedligeholdelsesteam giver ofte pumpefejl skylden på en defekt styreventil. Grundårsagen kommer dog normalt fra systemforhold, der forhindrer styringen i at fungere korrekt. Når pumpens nedrivning viser kraftigt slid på skoen eller afmonterede sko, er årsagen næsten altid dårlig smøring snarere end en defekt i kontrolblokken.
- Højt kabinet afløbstrykskubber stempelskoene af svingpladen under indsugningsslaget. A10VSO kræver, at kassetrykket forbliver under 2 bar absolut under alle arbejdsforhold. Når tilstoppede afløbsfiltre eller små returledninger presser trykket over denne grænse, svigter oliefilmen ved skoen. Skoene hamrer derefter mod svingpladen.
- Højt sugevakuumforårsager den samme mekaniske skade gennem en anden proces. Hvis sugebegrænsningen passerer 0,8 bar absolut, kan olien ikke fylde cylindrene hurtigt nok under indsugningen. Den resulterende kavitation eroderer ventilpladen og skaber implosioner, der knækker skoene. Affald kommer derefter ind i reguleringsventilen og blokerer spolen.
- Forkert olieviskositetforhindrer kontrolspolen i at bevæge sig efter hensigten. Hvis olien er for tyk under koldstart, reagerer styrestemplet for langsomt for at ødelægge pumpen, hvilket forårsager højtryksspidser. Hvis olien er for tynd på grund af overophedning, forhindrer intern lækage forbi spolen, at pumpen holder det indstillede tryk, hvilket efterlader maskinen træg.
Det er obligatorisk at rette disse problemer, før du installerer en ny pumpe. En udskiftningsenhed vil lide af nøjagtig samme fejl, hvis hustrykket eller sugevakuum forbliver uden for rækkevidde.
De tekniske konsekvenser af forkert kontrolvalg
Udskiftning af en kontroltype med en anden uden at ændre kredsløbet forårsager driftssvigt og beskadiger ofte maskinen. Installation af en DR-pumpe i et DFR-kredsløb efterlader belastnings--følerledningen afkroget eller tilsluttet. Uden en flowspole til at aflæse belastningsbehovet, forbliver DR-pumpen på fuld ydelse, indtil spidstrykket er nået. Det dumper al den overskydende olie over aflastningsventilen og overophedes væsken på få minutter.
Udskiftning af en DFLR-pumpe med en standard DFR-pumpe fjerner effektbegrænseren, der beskytter motoren. Når maskinen har brug for højt tryk og højt flow på samme tid, forsøger DFR-pumpen at levere begge dele. Denne efterspørgsel trækker for meget strøm og udløser hovedafbryderen, hvilket forårsager pludselige nedlukninger under spidsproduktion.
| Pumpeserie/model | Controller mulighed | Standard / Direktiv | Nøglespecifikation/tærskel |
|---|---|---|---|
| A10VSO Series 31 (NG18–100) | DG (To-point direkte) | DIN EN ISO 80079-36 | 280 bar nominelt tryk |
| A10VSO Series 32 (NG18–140) | DRG (fjerntryk) | DIN EN ISO 80079-37 | 350 bar maksimalt tryk |
| A10VSO Series 52 (størrelse 10) | Standard hydraulisk | Direktiv 2014/34/EU | 250 bar nominelt tryk |
| A10VSO Series 52 (størrelse 10) | Standard hydraulisk | ISO 3019-2 (2-hul) | 315 bar maksimalt tryk |
| A10VSO Series 31 (NG18) | ANSI B92.1a (Splined S) | DIN 6885 (nøglet P) | II 2G Ex h IIC T4-T1 Gb X |
| A10VSO Series 31 (NG100) | Metrisk gevind 42 | ISO 3019-1 (Hub K01) | II 3G Ex h IIC T4-T1 Gc X |
Brug af en DFR-pumpe i et kredsløb bygget til DFR1 udlufter belastningsregistreringssignalet til tanken inde i pumpestyringen. Pumpen formår derefter ikke at opbygge standby-tryk. Som et resultat reagerer ventilerne langsomt under starten af en bevægelse. Disse udskiftningsfejl forårsager længere nedetid, spild af penge og ugyldige producentgarantier.
A10VSO-udskiftningsvejledning: Identifikation og indkøb af den rigtige pumpe
At finde den rigtige erstatning kræver, at hele modelkoden matches. Pumper med identiske ydre huse indeholder ofte helt forskellige interne kontroller. At kun matche forskydning, monteringsstørrelse og nominelt tryk sikrer ikke, at kontrollerne fungerer sammen. At overse kontrolkoden er den mest almindelige købsfejl i hydraulisk vedligeholdelse.
Når det originale navneskilt mangler eller er slidt væk, kan teknikere identificere kontroltypen ved at kontrollere portene på blokken. En blok uden eksterne pilotporte indikerer en DR-kontrol. En blok med en ekstern X-port peger på en DFR-, DFR1- eller DFLR-kontrol. Et større, sekundært fjederhus på siden bekræfter en DFLR power controller.
Sheung Chak Hydraulics leverer verificerede udskiftningspumper fuldt udA10VSO serien. Deres tekniske team gennemgår kredsløbskravene for at bekræfte, at hver enhed har den korrekte kontrol, akselrotation og portlayout til direkte installation. Købere kan gennemgå detaljerede specifikationer og tekniske vejledninger på dereskategorisiderat kontrollere dimensioner og kontrollogik, inden du afgiver en ordre.
Praktisk RFQ-skabelon til A10VSO-indkøb
Købere skal give fuldstændige tekniske detaljer for at sikre, at leverandører citerer den korrekte pumpe. Udeladelse af kontrolkoden eller effektindstillingen tvinger leverandøren til at gætte. Det gætværk fører ofte til, at du bestiller den forkerte enhed. Tabellen nedenfor viser de obligatoriske felter for enanmodning om tilbudfor at forhindre dyre returneringer.
| Påkrævet felt | Teknisk specifikation | Noter/Bekræftelsesmetode |
|---|---|---|
| Komplet modelkode | f.eks. A10VSO 71 DFR1/31R-PPA12N00 | Læs direkte fra metalnavneskiltet |
| Pumpeserie og størrelse | Serie 31, 32 eller 52; Størrelse 10 til 140 | Bestemmer monteringsflange og portplaceringer |
| Kontroltype | DR, DFR, DFR1 eller DFLR | Bekræft tilstedeværelsen af X-porten på kontrolblokken |
| Aksel rotation | Med uret (R) eller mod uret (L) | Set fra drivakselenden |
| DFLR strømindstilling | fx 22 kW ved 1500 rpm | Obligatorisk for DFLR; tjek primus motorvurdering |
| Differenstryk | fx 14 bar | Angiv for DFR/DFR1, hvis brugerdefinerede indstillinger er nødvendige |
Ved at give disse fuldstændige detaljer kan leverandøren teste pumpen i forhold til de originale driftsnumre. Dette sikrer, at udskiftningspumpen kører korrekt, så snart systemet starter op.
