"K3V112" på et navneskilt peger ikke på én stykliste. Kawasaki bygger pumpen som en enkelt, tandem eller parallel enhed, i uret og mod uret-rotation, med eller uden PTO. Sælgere af reservedele angiver flere-drevaksler, vippe-pinlængder og pilot-pumpetyper under samme navn. Disse varianter er, hvor en ordre på K3V112 pumpedele går galt, selv når delens navn er rigtigt.
Denne guide er til reparationsværksteder, reservedelskøbere og vedligeholdelseskunder, der allerede ved, at de har en K3V112 og skal beslutte, hvad de skal købe. Den dækker hvilke dele, der hører til hvilken samling, hvilke der ændres med pumpeversionen, hvordan man sammenligner et tætningssæt, en roterende gruppe, enkeltdele og en udskiftningspumpe, og hvad pumpen skal bruge, når den er samlet igen. Det dækker ikke adskillelsestrin eller regulatorjustering. Kawasakis katalog siger, at pumpen ikke bør adskilles uden dens godkendelse, og hvor det er uundgåeligt, kun af en autoriseret person, så arbejdet hører sammen med den servicemanual, der er udstedt til netop din model.
Offentliggørelse: Sheungchak leverer nye ikke-OEM-erstatningspumper og er ikke tilknyttet Kawasaki Heavy Industries. "K3V112" bruges her kun til at identificere pumpen.

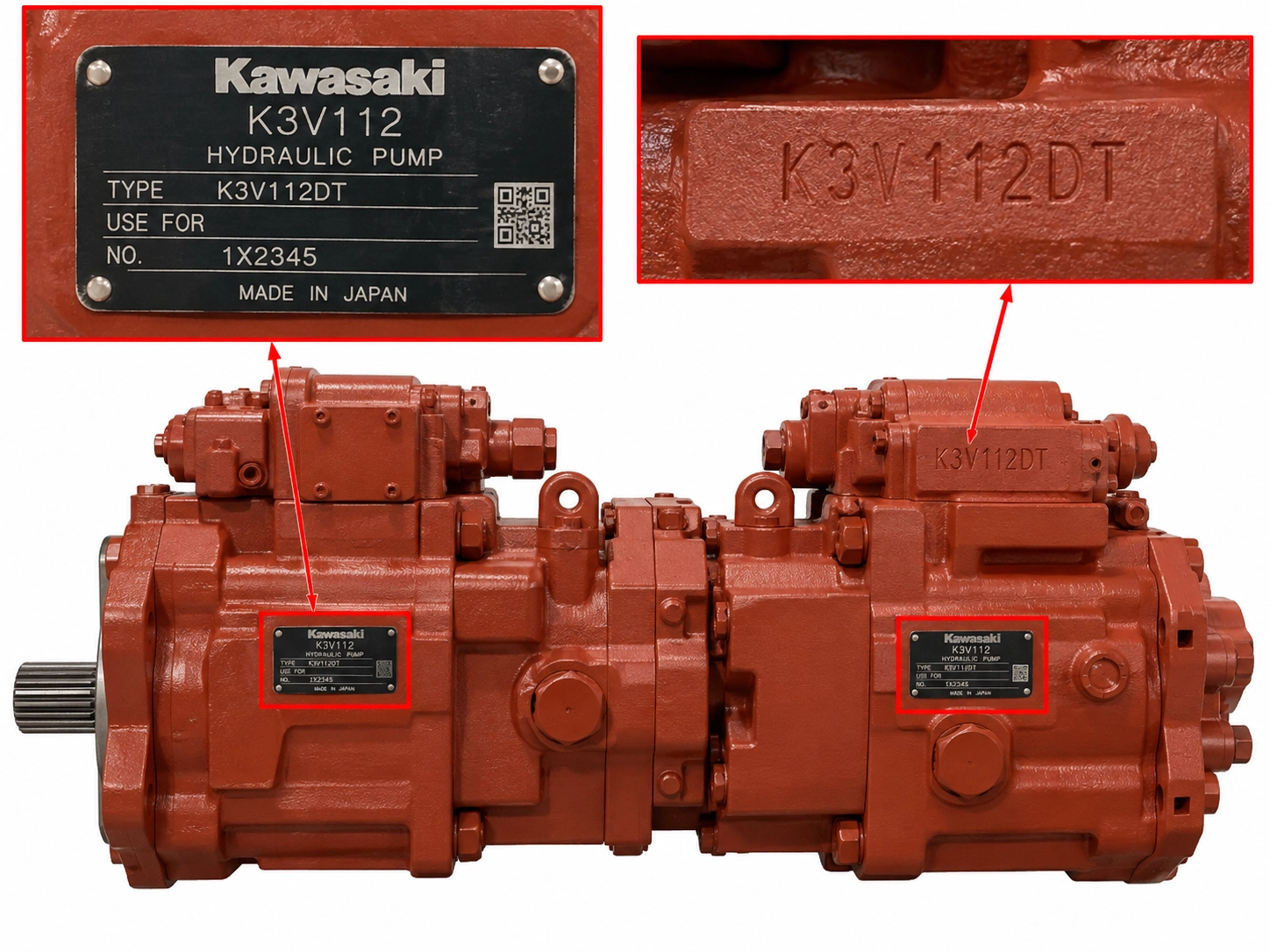

Hvilken K3V112 pumpe har du?
Tegnene efter "K3V112" bestemmer, hvilken stykliste der gælder, så noter hele modelkoden, før du ser på nogen del. Kawasakis K3V/K5V-katalog angiver kodepositionerne i denne rækkefølge (Kawasaki Heavy Industries, katalog KPM1410, oktober 2014).
| Kode position | Valgmuligheder i Kawasaki-kataloget | Hvorfor det er vigtigt, når du bestiller |
|---|---|---|
| Pumpe konfiguration | S=enkelt, DT=tandem dobbelt pumpe, DP=parallel dobbelt pumpe | Indstiller hvor mange roterende grupper pumpen har, og om dele er angivet som forreste og bageste |
| Ekstra mulighed | Intet bogstav=standard, P=med PTO, H=med centrifugalpumpe | Tilføjer dele uden for hovedpumpen, så en K3V112DTP-liste er ikke det samme som en K3V112DT-liste |
| Pumpe design kode | Et nummer | Identificerer designrevisionen; citer det fuldt ud |
| Rotation | R=med uret, L=mod- med uret, set fra akselenden | Beslutter hvilke hånddele der passer |
| Regulatorkode og regulatordesignkode | En kort kode såsom 2N eller 9N efterfulgt af et tal | Identificerer regulatoren; citer begge uden forkortelse |
Ikke alle muligheder tilbydes i alle størrelser. For størrelsen 112 viser katalogets rækkevidde K3V112S, K3V112DT, K3V112DTP og K3V112DP. Dens regulatorresumé binder regulatorkoderne til kontroltyper såsom total hestekræfter, negativ flow, positiv flow og belastningsfølende kontrol. En leverandør har brug for koden som trykt, ikke din læsning af den.
Til orientering angiver Kawasaki serien ved 34,3 MPa nominel og 39,2 MPa spidstryk og 112-størrelsen ved en maksimal -selvspædningshastighed på 2.360 min⁻¹ (Kawasaki Heavy Industries). Kataloget knytter betingelser til denne hastighed: maksimal forskydning og et sugetryk på -0,01 MPa eller derover. Disse er pumpeklassificeringer, ikke acceptværdier for dele.
Hvis navneskiltet mangler eller er ulæseligt, kan vores guide tilidentificere en hydraulisk pumpe fra dens typeskiltdækker tilbagefaldsmetoderne.
K3V112 pumpedele efter montagegruppe
Bestilling er nemmere, og tilbud er nemmere at sammenligne, når delene er grupperet efter samling i stedet for opført én efter én. Nedenstående gruppering er vores, bygget ud fra delenavnene i sælgeres offentliggjorte reservedelstabeller. Det er et orienteringskort, ikke en stykliste. Varenumre og pr.-pumpemængder skal komme fra reservedelslisten for din nøjagtige modelkode.
| Forsamlingsgruppe | Hoveddele | Hvad skal man vide før man bestiller |
|---|---|---|
| Rotary gruppe | Cylinderblok, stempel- og skosamlinger, sætplade (også kaldet holdeplade), sfærisk bøsning (kugleføring), cylinderfjedre | En dobbelt pumpe har to; registrere, hvilken position hver del kom fra |
| Ventilplade og ventilblok | Ventilplade, ventilblok, kontraventiler | Sælgere angiver cylinderblokken og ventilpladen sammen som en enhed, i højre-- og venstrehåndsversioner- |
| Swash plate gruppe | Swashplade, vippebøsning, skoplade, swashpladestøtte, vippestift, servostempel | Vippestiftenheden er angivet i mere end én længde |
| Aksler og lejer | Forreste og bagerste drivaksler, splinekobling, rulle- og nålelejer, lejeafstandsstykker | Splinetandtallet varierer |
| Regulator | Komplet regulatorsamling | Identificeret af regulatorkoden; en tandempumpe bærer en pr. pumpe |
| Hjælpepumpe og PTO | Pilot gearpumpe, PTO dele | Opført i flere typer |
| Sæler | O-ringe og akseltætninger | Bekræft, hvilken pumpekonfiguration sættet dækker |
De varianter, der forårsager forkerte ordrer
Fire deletyper sælges i mere end én version, og hver skal have en kontrol med den gamle del, før du bestiller. Nedenstående versioner er, hvad to sælgere af eftermarkedsdele offentliggør, kontrolleret den 9. oktober 2026 (Mission Hydraulik; Hydra Parts USA). Begge er kommercielle kilder med dele at sælge, og ingen af listen er udtømmende. De er også beslægtede: Mission navngiver Hydra Parts USA som sin online detaildistributør, så den ene liste bekræfter ikke uafhængigt den anden. De viser, at versionerne findes. De viser ikke, hvilken der passer til din pumpe.
| Del | Hvad sælgerlister viser | Hvad skal optages |
|---|---|---|
| Cylinderblok og ventilpladesamling | To varer: 013 mærket R (CW/RH) og 014 mærket L (CCW/LH), mængde en hver i missionens tabel | Den position, den gamle samling kom ud af, eventuelle mærker på den gamle ventilplade og den fulde modelkode |
| Forreste drivaksel | 12, 14 eller 17 splinetænder | Tandantal med en fotofirkant-på skaftenden |
| Bagerste drivaksel | 12 eller 13 splinetænder; en referencekolonne i Missions tabel viser en 14 i stedet for, så behandl listen som ufuldstændig | Tandtælling, med et foto |
| Vippestiftsamling | 114,7 mm eller 121 mm | Et foto af den gamle stift mod en lineal eller skydelære med begge ender synlige |
| Pilot gear pumpe | "Mange forskellige typer" | Billeder af pumpen og dens monteringsflade |
På første række hører hånden til ventilpladen. Missions produktside for samlingen viser én cylinderblok og én højre- (med uret) ventilplade (Mission Hydraulik). Ingen af sælgerne siger, hvilken samling der går i den forreste eller den bagerste pumpe, eller hvordan R og L er knyttet til en given pumperotation. Udled ikke det fra etiketterne. Bekræft det med varenummeret mod reservedelslisten for din modelkode.
På akslerne giver Kawasakis katalogdimensionstabel en 14-tands JIS B 1603 spline til K3V112 akselenden. De øvrige tællinger i sælgerlisterne er grunden til at tælle tænderne på det skaft du har.
På vippestiften giver oversigten to længder uden at sige hvilke to punkter længden er målt imellem. Spørg leverandøren, hvilken dimension figuren henviser til, før du matcher den til dit mål.
Bænk tip:Markér for- og bagside på regulatorer, ventilplader og roterende gruppedele, før de forlader bænken. Tjek derefter i manualen til din model, hvilke af dem der er positionsspecifikke-.
Hvad skal man læse på navneskiltet og den gamle del
Dette er identifikationsposten. Saml det, før du beder nogen om et tilbud:
- Den fulde modelkode og serienummer fra typeskiltet, inklusive begge designkoder.
- Rotation, R eller L, set fra akselenden.
- For en dobbelt pumpe, uanset om hver del er til den forreste eller bagerste pumpe.
- Splinetand tæller på for- og bagakslen.
- Vippestiftslængde, med billedet beskrevet ovenfor.
- Regulatorkoden, og om regulatoren er foran eller bagpå.
- Uanset om der er monteret en pilotgearpumpe eller PTO, med et foto.
- Maskinens mærke, model og serienummer samt maskinproducentens pumpe varenummer, hvis du har det.
Punkt 4 og 5 skal have pumpen åben. Hvis det stadig er på maskinen, så send resten og sig det.
Hvis du udskifter hele pumpen i stedet for at reparere den,ni-tjekliste for udskiftning af pumperdækker grænsefladetjek, som denne liste udelader.
Efterse først: udskift, ombearbejd eller lad være
Kawasakis offentlige katalog giver driftsgrænser, men ingen slidgrænser og ingen udskiftning-eller-regler. Disse står i servicemanualen for den specifikke model, så hver beslutning nedenfor er indrammet som, hvad der skal slås op, og hvad det ændrer i rækkefølgen.
Lejer
En fodnote til det nominelle tryk i kataloget fremhæver lejelevetid som undtagelsen, når den beskriver holdbarhed (Kawasaki Heavy Industries, katalog KPM1410). Træf den bærende beslutning før citatet, ikke efter. Slå op, om manualen til din model tillader et leje, der er blevet trukket af en aksel, at gå på igen. Hvis det ikke gør det, skal du tilføje rulle- og nålelejer til ordren.
Rotary gruppe
Slå op, om manualen behandler skader på cylinderblok, stempler eller sko som en grund til at udskifte gruppen som et sæt. En artikel fra 2016 i Fluid Power World om hydrauliske komponenter i almindelighed siger, at lapning kan være egnet til indvendigt slid, hvor overflader stadig er inden for acceptable tolerancer, og at ellers tønder, stempler og andre indvendige dele genfremstilles eller udskiftes (Fluid Power World). Det er en generel erklæring, ikke en K3V112-godtgørelse. Anvendt her:
- Synlig skadepå blokken, stempler eller sko, såsom ridser, huller, revner eller anfaldsmærker: Forvent udskiftning, og bed om både en enkelt-del og et komplet-gruppetilbud.
- Let slid:omarbejde er kun en mulighed, hvis hver dimension er inden for producentens grænser, og kun en butik, der har disse grænser for din model, kan foretage det opkald.
Denne vejledning gengiver ikke slidgrænser.
Regulator og pilotgearpumpe
Slå op, om manualen behandler disse som brugbare eller som udskiftede varer, og afgør det, før du køber et regulatorforseglingssæt. Lad justeringsskruer og låsemøtrikker være som vist, medmindre andet er angivet i manualen til din model.
Det, du finder indeni, peger også på en årsag, og årsagen skal rettes, ellers fejler de nye dele på samme måde. Mønstrene nedenfor stammer fra en Power & Motion-artikel fra 2021 om variable stempelpumper generelt, skrevet af en leder hos en virksomhed, der sælger reparationstjenester (Power & Bevægelse). Læs dem som ledetråde, ikke som en diagnose.
| Mulig årsag | Skader artiklen forbinder med det |
|---|---|
| Forurenet olie | Skåren ventilplade, ridser på stempelcylindre og stempelflader, stempler fast i cylinderboringerne |
| Forbigående trykstigninger | Stempler knækket ved halsen, knækkede aksler, revner i blokken mellem portene |
| Blokeret eller begrænset indløb | Kavitationsskade på ventilpladen |
| For stort kassetryk | Fælles eller ridset sænkeplade, beskadigede sko og skoholder, forskudt akseltætning |
Tætningssæt, roterende gruppesæt, enkeltdele eller en udskiftningspumpe
Køb til niveauet for den skade, du fandt, ikke til niveauet af symptomet. Tabellen er vores læsning af kilderne i det foregående afsnit, ikke en producentregel.
| Valgmulighed | Passer når | Hvad driver omkostningerne | Hovedrisiko | Hvad citatet skal stå for |
|---|---|---|---|---|
| Kun tætningssæt | Lækagen er ekstern, og de indvendige dele er blevet efterset og er i orden | Lave deleomkostninger; strimmel- og genmonteringsarbejde gælder stadig | Genopretter ikke tryk eller flow tabt på grund af intern slitage | Hvilken pumpekonfiguration den dækker, og om regulator, gearpumpe og PTO-tætninger er inkluderet |
| Enkelte dele | En identificerbar del er beskadiget, såsom en aksel eller vippestift, og dens sammenkoblede dele er sunde | Delen plus arbejdskraft | En versionsfejl eller en ny del, der kører mod en slidt makker | Varenummer, version (tandantal, længde, hånd) og antal |
| Roterende gruppesæt | Cylinderblok, stempler eller sko er beskadiget | De fleste af delene faktureres, normalt med lejer og tætninger tilføjet | Gentag fejl, hvis årsagen stadig er i systemet; forkert hånd bestilt | Hver del i sættet, hånden, og om den dækker en roterende gruppe eller begge dele |
| Udskiftningspumpe | Huset er beskadiget, begge roterende grupper er beskadiget, eller reparationsomkostningerne nærmer sig udskiftningsomkostningerne | Pumpepris, fragt og leveringstid | Den fulde modelkode og maskinens interface skal stemme overens | Fuld konfiguration af den tilbudte enhed, med en tegning |
Et sætnavn fortæller dig ikke, hvad der er i sættet. På en sælgers reservedelstabel bærer rækken med navnet "Complete Rotary Group Kit" et paknings-sæt varenummer og beskrives som tætninger og O-ringe til tandempumpen, regulatorer, pilotgearpumpe og PTO. Den samme sælgers produktside med det navn viser en cylinderblok, ventilplade, stempelsæt, holdeplade, kuglestyr og fjedre (Mission Hydraulik bord; produktside, begge kontrolleret 9. oktober 2026). Bed hver leverandør om en linje-for-linje med varenumre, mængder og hvad der er udelukket.
For den sidste række i tabellen angiver den samme Fluid Power World-artikel en generel regel: en reparation giver mening, hvis den ikke koster mere end 60 til 70 procent af en ny komponent. Det tilføjer en undtagelse. Hvis en ny enhed ikke er let tilgængelig, og en kritisk maskine er nede, kan reparation stadig være praktisk til en højere pris. Reglen dækker generelt hydrauliske komponenter og er ikke en tærskel. For at anvende den skal du dividere den fulde reparationsomkostning med den leverede pris for en erstatningspumpe. Tæl dele, lejer, tætninger, arbejde og test i reparationsomkostningerne, og bed om begge tilbud på samme tid.
Bearbejdet eksempel (antagede tal, enhver valuta):hvis reparationen er på i alt 6.000, og en erstatningspumpe er angivet til 10.000 leveret, er forholdet 6.000 ÷ 10,000 =0.60, ved den nederste kant af dette område. Hvis strimlen-ned tilføjer en anden roterende gruppe, og reparationen når 8.000, er forholdet0.80, over det.
Disse tal er opfundet for at vise aritmetikken. De er ikke priser. Forholdet er ét input. Indstil den ved siden af leveringstiden for hver option, omkostningerne ved at maskinen står i tomgang og den garanti, hver leverandør stiller på skrift.
Hvis sammenligningen peger på udskiftning, er denK3V112 komplet pumpesideviser de layouts, vi bygger. Det er et udgangspunkt, ikke en passende bekræftelse. Det kommer fra din fulde modelkode og en tegningskontrol.
Før du bestiller: bekræft, at pumpen er problemet
Nye indvendige dele vil ikke rette en fejl, der sidder i afløbsledningen, sugeledningen eller filtreringen. Tre kontroller er værd at foretage, før ordren går ud.
Case dræn flow
Kawasakis katalog giver ingen kassedræningsflowgrænse. Som en generel vejledning siger Power & Motion-artiklen, der er citeret ovenfor, drænflow større end 10 procent af pumpens samlede flowkapacitet indikerer overdreven slid. Det siger også, at metoden ikke er gyldig for pumper med en intern kontrol mellem kabinettet og suget. Behandl en læsning tæt på det niveau som en grund til at inspicere, ikke som en grund til at bestille. Sammenlign kun aflæsninger ved samme tryk, hastighed og olietemperatur.
Sagstryk
Kawasakis katalog siger, at husets tryk ikke bør overstige 0,1 MPa normalt og 0,4 MPa ved sit højeste, og at afløbsslangen og afløbsfilteret skal dimensioneres, så de passer. Det medfølgende diagram tegner toppen som en 0,1-sekunds transient. En begrænset afløbsledning, der holder kabinettet over disse værdier, er en systemfejl, og det er den tilstand, der er forbundet med sko- og svingpladeskader i tabellen ovenfor.
Sugning og filtrering
Tjek sugefilteret og returfilteret, herunder hvordan filteret er samlet. I en tråd fra 2015 på Heavy Equipment Forums rapporterede gevindstarteren, der beskriver en Kobelco SK130-8 med gentagne hovedpumpesvigt, at finde filteromløbsventilen installeret omvendt, som lod ufiltreret olie igennem (Fora for tungt udstyr). Det er én forumbrugers ubekræftede konto, og pumpemodellen er ikke angivet. Det er inkluderet, fordi det viser den slags fejl, en reservedelsbestilling ikke kan løse.
Ægte reservedele, eftermarked og renoverede dele: hvad skal man bede om
En reservedelsetiket fortæller dig mindre end det papirarbejde, en leverandør er villig til at sende med den. Tre spørgsmål køres ofte sammen og bør stilles hver for sig:
Oprindelse
Hvem har fremstillet delen, og sælges den som ægte Kawasaki, genfremstillet eller kompatibel?
Sporbarhed
Hvilke dokumenter knytter denne del til den pågældende producent: emballage, varenummer, batch eller inspektionsrekord?
Bemyndigelse
Hvis sælgeren beskriver sig selv som en autoriseret Kawasaki-kanal, hvad viser det så?
Det tredje er et spørgsmål om sælgeren, ikke delen. En del købt uden for en autoriseret kanal er dermed ikke uægte-, og et autorisationsbrev bekræfter ikke, at versionen passer til din pumpe.
Uanset oprindelsen, spørg også skriftligt:
- Om cylinderblok og ventilplade leveres sammen, og til hvilken hånd.
- Hvilken inspektionsoptegnelse følger med glidefladerne, og om en samlet roterende gruppe eller pumpe blev testet før forsendelse.
- Hvad dækker garantien, hvor længe, og hvad sker der, hvis versionen viser sig at være forkert.
Disse spørgsmål dækker kun dele. For at bedømme leverandøren som helhed, se vores sammenligning aforiginale og eftermarkedet hydrauliske pumper.
Efter ombygningen: de forhold, de nye dele har brug for
Den ombyggede pumpe skal køre inden for Kawasakis offentliggjorte betingelser for olie og installation. Værdierne nedenfor er fra kataloget KPM1410, dateret oktober 2014, som var den udgave, der blev linket til fra Kawasakis K3V/K5V produktside den 9. oktober 2026 (Kawasaki Heavy Industries). Kataloget beskriver dets tekniske data som typiske værdier, ikke garanterede værdier.
| Tilstand | Hvad står der i kataloget |
|---|---|
| Væske | Anti-hydraulikvæske; konsulter Kawasaki for andre væsker |
| Viskositetsområde | 10 til 1.000 mm²/s |
| Olietemperaturområde | −20 til +95 grader |
| Renhed | Mindst NAS 1638 Class 9 (ISO 4406 -/18/15), med kontinuerlig filtrering |
| Filtrering | Nominelt 10 μm filter i returledningen; 80 til 150 mesh si i sugeledningen |
| Sagstryk | Ikke mere end 0,1 MPa normalt og 0,4 MPa på sit højeste |
| Montering og afløb | Skaft vandret; dræn taget fra den øvre drænport, sløjfet over toppen af pumpehuset, i rør, der ikke er mindre end porten |
| Inden start | Fyld pumpehuset med systemvæske gennem husets drænforbindelse; sagen skal forblive fuld |
| Drevforbindelse | Fleksibel kobling; parallel fejl inden for ±0,03 mm; ingen radial- eller trykbelastning ved akselenden |
Viskositets- og temperaturtallene er de ydre områder, som kataloget angiver, ikke et anbefalet driftspunkt.
At fylde etuiet er skridtet til at beskytte.Den japanske tekst i det samme tosprogede katalog tilføjer, at uden olie i kabinettet kan indvendige dele sætte sig fast på grund af manglende smøring.
Kataloget angiver installationsbetingelser, ikke en idriftsættelsessekvens. For første start, gennemskylning og accept efter en ombygning skal du følge proceduren i pumpemanualen til din model og maskinproducentens instruktioner.
Bestil tjekliste og næste trin
En leverandør kan kun bekræfte K3V112 pumpedele mod det, du sender, så send det hele i én besked:
- Identifikationsposten fra listen ovenfor, med navneskiltets foto
- Mængden af hver del eller sæt, den dato, du skal bruge det inden, og leveringsdestinationen
- Ønskede dele, grupperet efter samling, og den mulighed, du ønsker tilbudt: tætningssæt, enkeltdele, roterende gruppe eller komplet pumpe
- En anmodning om en liste-for-linjesæt med varenumre, mængder og ekskluderinger
- Det bevis, du ønsker med delene: oprindelse, sporbarhedsdokumenter, inspektionsjournal, garantibetingelser
- Strip-fund og fotos af ventilpladen, cylinderblokfladen og sko, hvis pumpen allerede er åben
- Systemtjek udført indtil videre: kasseafløbsflow, kassetryk, si og filter
- En anmodning om en komplet-pumpepris ved siden af reservedelstilbuddet, så du kan regne ud reparationsforholdet
Du behøver ikke åbne pumpen for at sende en første forespørgsel. Modelkoden, rotationen, regulatorkoden, mængden og destinationen er nok til at starte.
Denne liste fungerer med alle deleleverandører. Sheungchaks offentliggjorte K3V112-serie er komplette pumper i S-, DT-, DP- og DTP-layouterne. Hvis din sammenligning peger på udskiftning, skal du sende navnepladebilledet og identifikationsposten gennem voresforespørgselsformular. Bed om et modeltjek, et tegningstjek og et tilbud, der angiver den fulde konfiguration af den tilbudte pumpe.
